Einbaubeispiele für unterschiedliche Wohnmobilmarken:
C-LINE UND C-TOURER
C-LINE 4.8
Perfekte und unsichtbare Kabelführung unterhalb des Teppichbelags
C-LINE 4.2
Ein große Heckgaragenklappe von Carthago: Kabelführung unsichtbar, aber nachträglich installiert
C-LINE 5.0
Perfekte und unsichtbare Kabelführung unterhalb des Teppichbelags an einer kleinen Heckgaragentür
C-LINE 4.7
Einfache Kabelführung an einer kleinen Klappe mittels PMA Schutzschlauch
C-LINE 5.0
Eine kleine Stauraumklappe von Carthago
C-LINE 4.2
Perfekte und unsichtbare Kabelführung unterhalb des Teppichbelags.
C-TOURER 143
Einfache Kabelführung an einer kleinen Klappe mittels PMA Schutzschlauch
C-LINE T4.3
Perfekte Integration des Steuergerätes in die Elektrozentrale der Heckgarage
C-LINE 4.9
Sehr schöne Kabelführung in Kabelkanälen mit T-Stücken und 90 Grad Winkeln
CRUISER
Viele Klappen, die auf eine Zentralverriegelung warten.
Um die rechte und die linke Seite getrennt von einander ansteuern zu können, wurden zwei Systeme eingebaut.
Wunderschöne Kabelführung unterm dem Teppich und mit hochwertigen Kabelübergängen
So perfekt, dass man es für eine Serienausstattung halten könnte
Auch an den großen Heckgaragentüren ist die Kabelführung kein Problem
Klappen zu und los!!!
LINER
Klare Linien am Liner von Markus Löhrer (womoclick.de)
Schöne Kabelführung in Kabelkanälen an einer Heckgaragenklappe des Liners von Markus Löhrer (womoclick.de).
CARVER
Sehr schöne Kabelführung in Kabelkanälen mit 90 Grad Winkeln und Abschlussstück an einer Außenklappe
Kabelverbindung mit geschlitztem Wellschlauch 7 x 10 mm an einer Außenklappe
Schöne Kabelführung in Kabelkanälen mit 90 Grad Winkeln und Abschlussstück an einer Heckgaragenklappe
Kabelverlegung innen mit Wellschlauch 9x13mm
Perfekte Integration des Steuergerätes in die Elektrozentrale der Heckgarage
CREDO
Schöne Kabelführung in Kabelkanälen mit 90 Grad Winkeln und Abschlussstück an einer Heckgaragenklappe
Auch die Klappe für den Toilettentank ist mit ins System eingebunden
Viele kleine Klappen, die nun keinen Schlüssel mehr benötigen
Weiße Kabelkanäle passend zur Innenfarbe der Klappe
PhoeniX A 8800 BGS
Integration des Steuergerätes und des Empfängers des Handsender Sets
Die unsichtbare Kabelführung in der Mittelnut der Klappen abgedeckt durch die Dichtung ist nur bei PhoeniX möglich
Eine kurze Verbindungsbohrung zur Ausfräsung für das Griffmuldenschloss sorgt für die Verbindung zwischen Mittelnut und Schlosskasten
Die Verbindungsbohrung zum Griffmuldenschloss
Mit eingebautem Griffmuldenschloss
Das gleiche an der Heckgarage
Die mitgelieferten Kabel passen auch zu zweit in die Nut
Perfekte Kabelverlegung auch innerhalb der Heckgarage
Perfekte Leitungsführung!
Ein tolles Endergebnis!
Morelo Palace
Ein echter Liner
Im Liner darf es etwas mehr sein: Einbau mit 2 Systemen: Eins für die Fahrer- und eins für die Beifahrerseite
Die Betätigung erfolgt nach Kundenwunsch: hier nur durch Schalter im Innerraum, eine Fernbedienung ist auch möglich
Ein großes Staufach mit doppelter Verrieglung
Morelo Palace 90M von WCS
Ein nagelneuer Liner, gerade frisch im Werk bei Morelo abgeholt
Ein großes Staufach mit doppelter Verrieglung und perfekter Verkabelung
Und direkt danach mit der Zentralverriegelung nachgerüstet. Eingebaut wurden 2 Systeme für die Fahrer- und eins für die Beifahrerseite und ein Funkempfänger.
Die Ansteuerung der Klappen erfolgt mit unserem schönen Handsender oder einem Schalter im Innenraum.
Morelo Manor 77 HBX
Hymer B680 Starline
Die Ausgangssituation mit den Original Hymer Drehriegelschlössern
Das Endergebnis nach Umbau auf STS Griffmuldenschlösser
Nicht nur die beiden Heckgaragentüren, sondern auch die Seitenklappen wurden umgebaut.

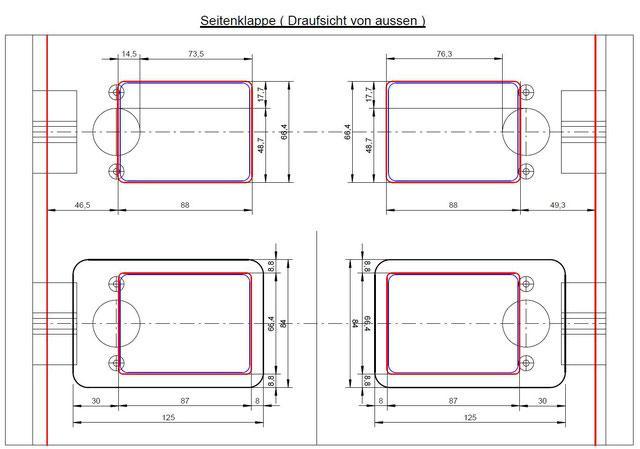

Das die Original Drehriegelschlösser von Hymer ein anderes Lochbild haben, mussten unter die neuen Schlösser Abdeckplatten montiert werden, die der Kunde aus Kunststoffplatten gefertigt hat.

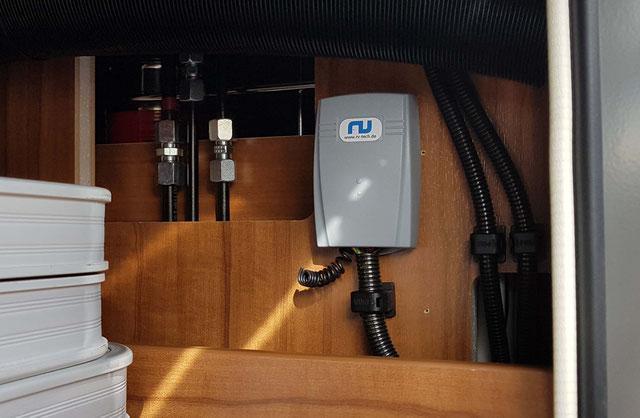

Die Technikzentrale mit dem rechts unten eingebauten Steuergerät von RV tech.
Der zusätzliche Funkempfänger für unsere kleine Fernbedienung (Handfunksenderset), damit der Kunde zusätzlich zum Fahrzeugschlüssel die Stauraumklappen auch noch mit einem weiteren Sender öffnen kann.
Das fertige Ergebnis kann sich sehen lassen!!! Endlich auch ein Hymer B680 Starline mit einer Zentralverriegelung an den Staurraumklappen.
Esprit Comfort Alkoven
Ein Starterset und 2 zusätzliche Verriegelungen
Die Heckklappen mit 4 Verriegelungen
Kabelverlegung mit Wellschlauch und Kabelkanal an der Klappe
Kabelverlegung mit Wellschlauch an der Innenseite

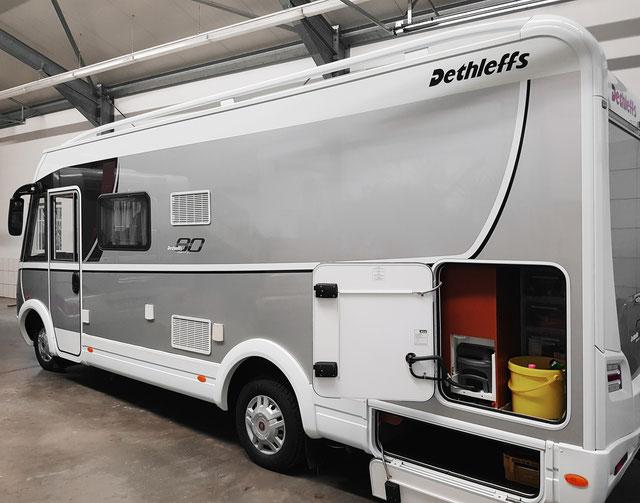

EIGHTY II
Der Kunde ist Kitesurfer und wollte weder Fernbedienung noch Schlüssel zum Öffnen der Türen und der Stauraumklappen
Ein Codeschloss sowie ein wasserdichter RFID Transponder waren die ideale Lösung für ihn.
Sehr elegante, unsichtbare Kabelführung und schöne Übergänge zu den Klappen
Sehr sauber gearbeitet!
Die Wohnraumtür bekam unserer Standardverriegelung, der dann hinter der Türinnenverkleidung verschwindet
Die sehr aufwendig realisierte Zentrale!!! Verschiedene Türcodes öffnen unterschiedliche Gruppen: alles abgeschlossen Alarm scharf geschaltet nur Wohnraumtür geöffnet Alarm unscharf geschaltet nur Klappen auf oder zu usw.
